以前にここまで作っておきながら、うっかり壊してしまったテールパーツです。



壊れて修正も不可能になってしまった部分だけ除去、この形にまで復活したパーツです。




今回はここから。

一番上の画像の時はテールになる表面から作り、後から裏のステーを作るつもりでいました。
加工を楽にしたかった事となるべく軽めに作りたかった事から、部材が薄かった事が壊れやすい原因でした。

再構築するにあたって手順や作り方を変える事にしました。
いまいち、納得もできていなかったデザインになってしまっていたので、それらも考え直す事にします。


とりあえずLEDストップランプ、リフレクター、テールパネルを一体化させるステーから作る事に。
まずは、ガッチリと板金カウル本体との合体を目指します。

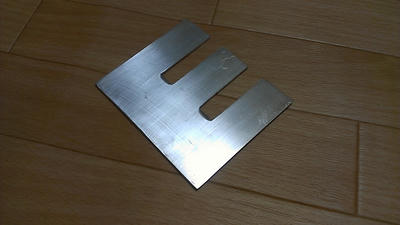

切り出した3mm厚アルミ板です。
テレビを見ながら室内でのんびり、鉄のこ一本でギコギコ(笑)
これまた、百円均一で買った大きな平棒ヤスリでギコギコ。
形を整えてと。

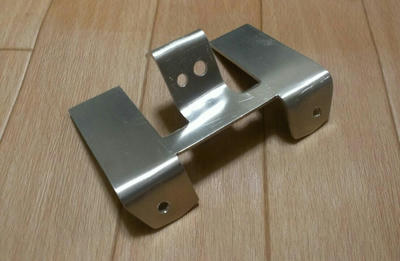

ステー原型が出来ました。




少し余裕を持って切り出してあるので、色々な方向から検討しつつ、細かい寸法を割り出して曲げ、穴あけ、切り落とし
いったのがコレ。

ステーはほぼ完成形です。

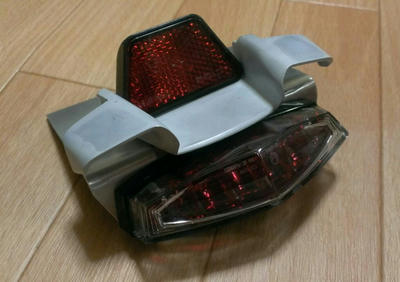

ストップランプとリフレクターをステーに装着。

リフレクターとステーのあいだを3mmぴったりで空けています。
その隙間にテールパネルを差し込み、3mm皿ボルトで固定。

皿ボルトの頭はリフレクターで隠れています(笑)
全体的に可能な限り、ボルト類は隠す方向で設計です！

完成時の見た目にDIY感を出さないように(^_^;)…という希望です(何

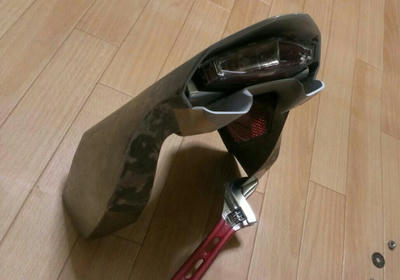

はめたら、これでテールパーツユニット化は完了ですっ！
かなりガッチリです。

画像ではわかりませんが(分からない方向から撮ってます)微妙に位置ズレしてますね。
ズレは0.5〜1.0mmくらいなので、後々修正するとします。




内側に伸びたステーの部分は、シートから伸びてくるレールとまた後から作る板金カウル内の接着ステーとの連結部なので、今は形状未定です。
よって、しばらく放置プレイ。

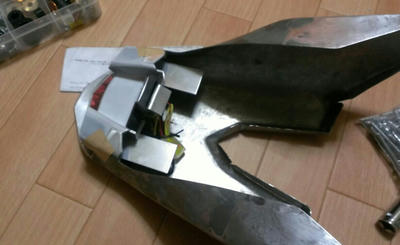

中身はまだ丸見えです。
お次はシートレールの製作です。
実はステーに先立って作り始めていたんですが、カットする位置を間違えるという凡ミスをやらかした( ´Д｀)=3

新しい部材を買うか迷いましたが、作り方を変えて失敗作をそのまま活かす方向で再設計中！
設計というほどのもんでも無いんですけどね、脳内で考えてある程度なので(^_^;)





何度も晒してる形なので新鮮味は欠けるかもしれませんが、塊になっていくとちょっと嬉しいですね。



このカウルの中身は未決定な部分が多かったのですが、ここまで形になってくると、何手か先の形も少しづつ見えてきました。
この調子でドンドン作るぞ～!!
